产品详情

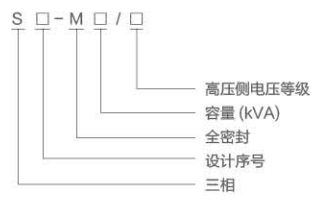

型号含义
结构特点
◆铁芯
◇ 铁芯选用高导磁晶粒取向冷轧硅钢片。铁芯为新式铁芯，全斜接缝迭积式铁芯，其铁柱为多级阶梯的圆截面，铁轭与铁芯为等截面。
◆ 绕组
◇ 绕组采用瓦楞油道，不浸漆工艺，紧缩带绑扎;绕组均为同心式线圈:高压绕组具有对应分接电压要求的抽头，引至分接开关上，开关安装在箱盖上、且需切断电源后方可变换分接电压。
◆安全保护装置
◇30~2000kVA 变压器装有压力释放阀;
◇ 根据用户需求可安装具有报警和跳闸端子的气体继电器;
◆ 油温测量装置
◇ 变压器均装有玻璃温度计的管座，管座设在油箱顶部，伸入油内120±10mm;
◇1000~2000kVA 变压器装有户外式信号温度计；
◆变压器油箱
◇ 变压器油箱由波纹壁构成，表面采用粉尘;
◇ 喷涂、漆膜牢固。波纹散热片不但具有冷却功能，而且具有“呼吸”功能，波纹散热片的弹性可补偿因温度升降而引起的变压器油体积的变化。因此全密封变压器没有储油柜，降低了变压器整体高度;
◇变压器在封装时采用真空注油工艺，完全去除了变压器中的潮气，变压器油不与空气接触。有效地防止氧气和水分侵入变压器而导致变压器绝缘性能下
◇ 降和变压器油老化的可能，因此不定期进行油样试验。

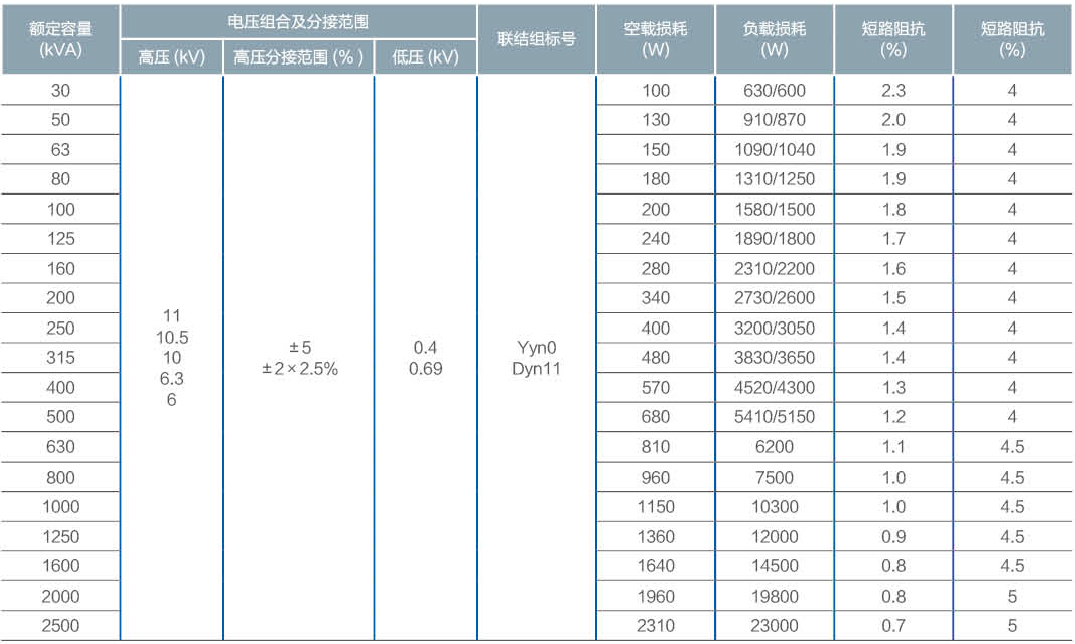

S11-M 型 6~10kV 油浸式配电变压器

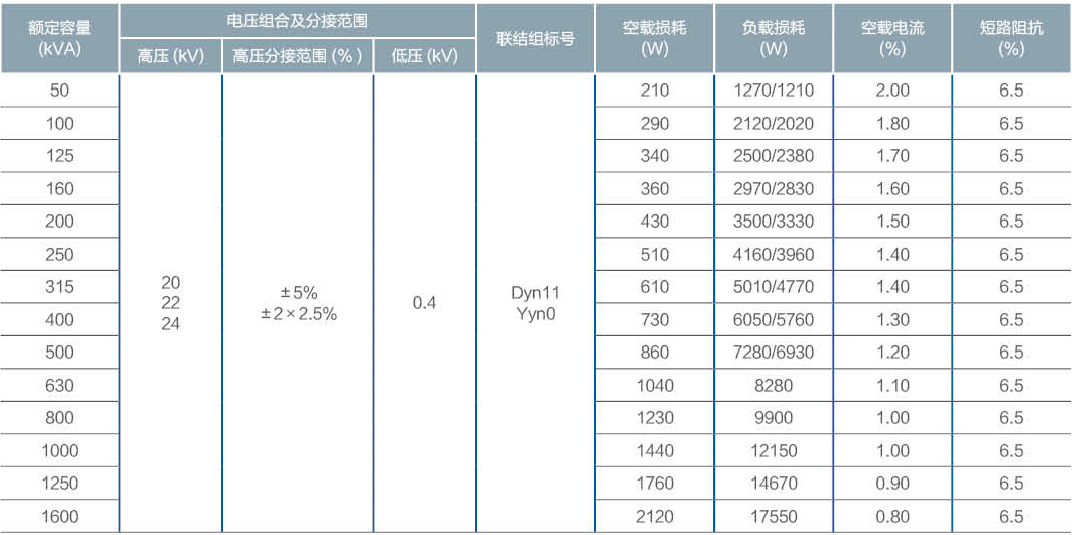

S11-M 型 20kV 油浸式配电变压器
注：对于额定容量为 500KV及以下的变压器，表中斜线上方的负载损耗值适用于 Dyn11或 Yzn11 联结组，斜线下方的负载损耗值适用于 Yvn0 联结组。

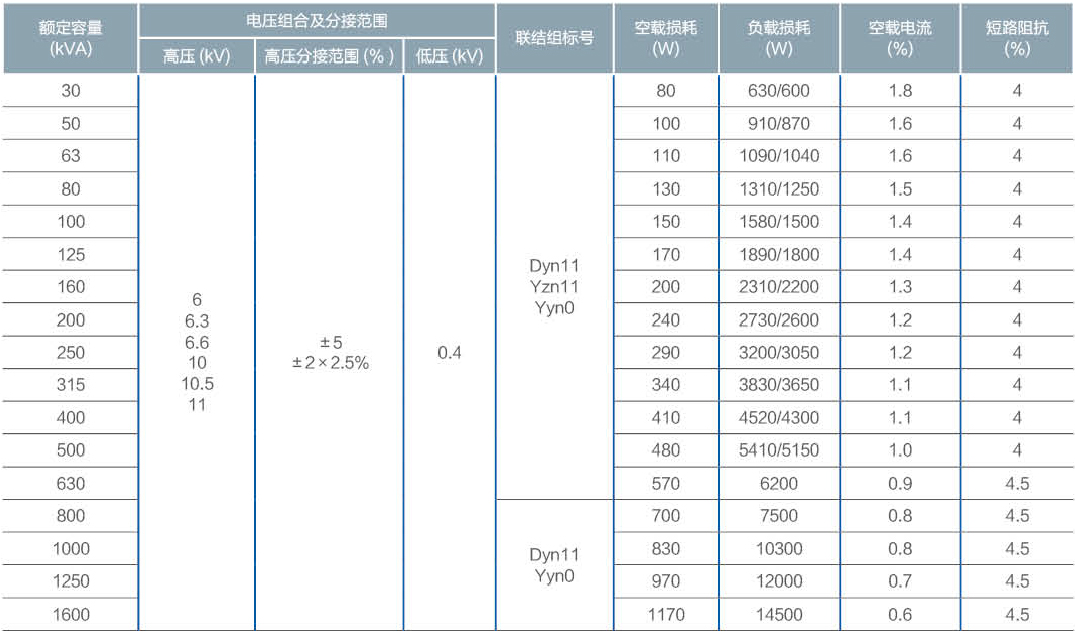

S13-M 型 6~10kV 油浸式配电变压器

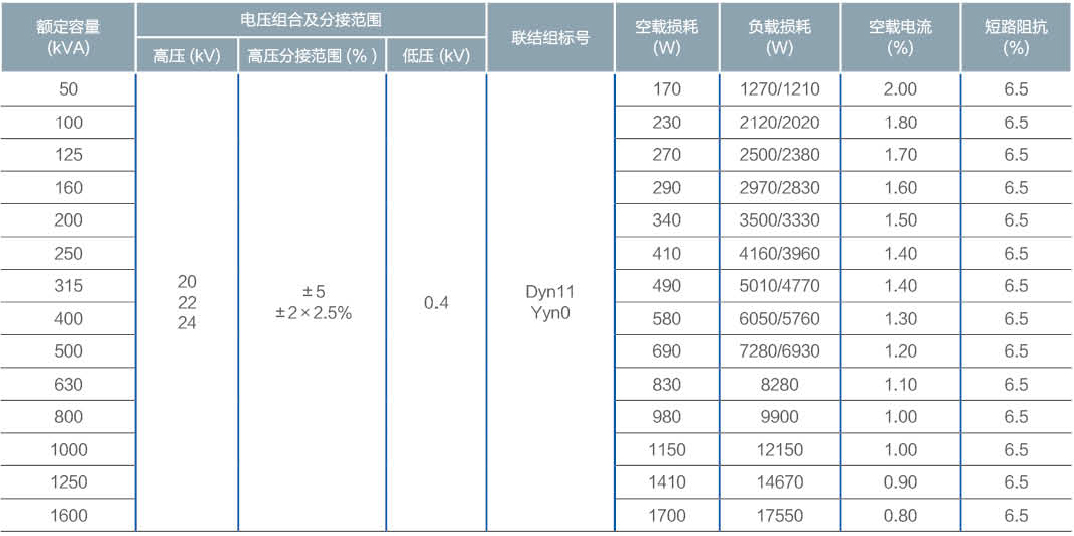

S13-M 型 20kV 油浸式配电变压器
注:1、表中斜线上方的负载损耗适用于Dyn11 联接组，斜线下方的负载损耗值适用于 Yyn0 联接组。
2、其它容量的产品性能参数，由用户与制造厂协商确定。
