产品详情

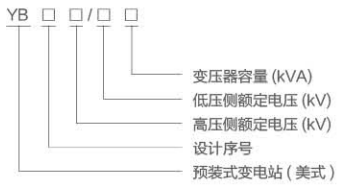

型号含义
使用条件
◆海拔高度不超过 1000m;
◆环境温度:-35℃~+40℃:
◆相对湿度:日平均值不大于 95%，月平均值不大于90%;
◆安装场所:无火灾、爆炸危险、化学腐蚀性气体及通风良好的场所，地面倾角不大于 3°
功能及特点
◆全绝缘、全密封、免少维护、可靠保证人身安全;
◆结构紧凑、体积仅为同容量欧变的 1/3-1/5，高度低:
◆可采用分箱式结构，避免变压器油箱内油的污染;
◆高压侧采用双熔丝全范围保护，大大降低成本;
◆即可用环网，也可用于终端，电缆头可在200A负荷电流时紧急插拔;
◆箱体采用蜂窝式双夹层复合板，隔温又散热的功能;
◆低压侧加装电子缺相保护器，当系统内出现不正常电压时，可快速分断主进开关;
◆高压侧油浸式负荷开关或 SF6 负荷开关，可电动升级，为实现配网自动化打下基础:
◆采用油浸式 S9 或性能更优的 S11 系列变压器。

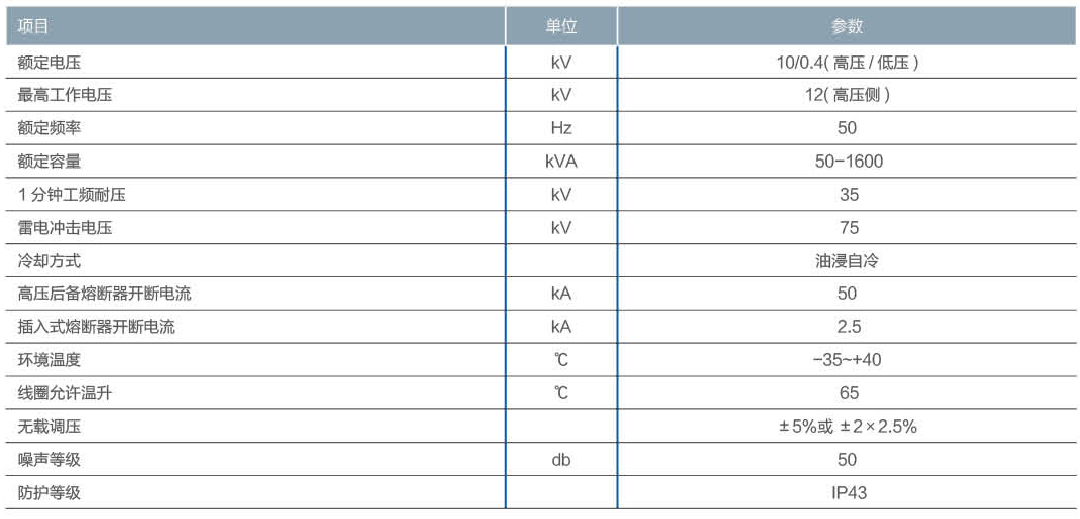

主要技术参数

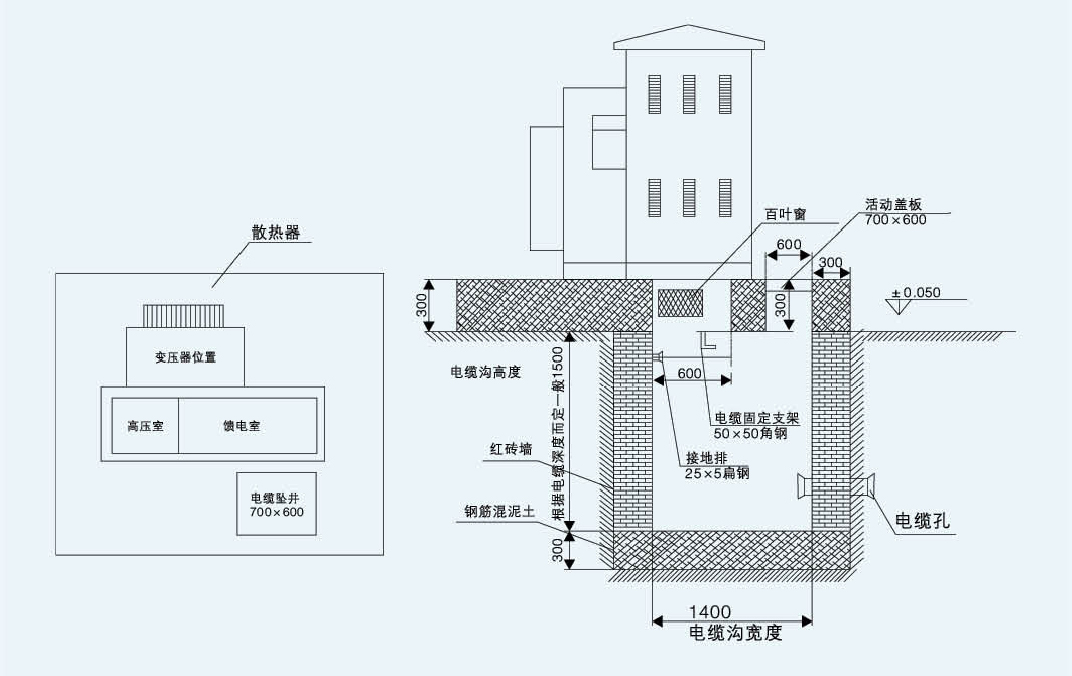

变电站电缆进出线土建图(ZB□)
技术要求:
◆有关尺寸参见组合变实际尺寸;
◆混凝土台基应表面平整，组合变电站采用压板固定的方式固定在台基上;
◆接地排和电缆固定支架的型式可根据实际情况而定;
◆电缆固定架和接地排应预埋;
◆进出线电缆孔的位置根据具体情况而定;
◆组合变安装后开关正面必须有不小于1.5m 的空隙，以利操作;
◆接地网可用 12 镀锌圆钢或 40x4 镀锌扁铜制作，接地电阻应符合电力部门要求。
