GCS 低压抽出式开关柜

GCS 装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。

在大型发电厂、石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为 50(60)Hz,额定工作电压为 380V(400V),(660V),额定电流为 4000A 及以下的发、供电系统中的配电、电动 机集中控制、无功功率补偿使用的低压成套配电装置。


GCS 低压抽出式开关柜

产品详情

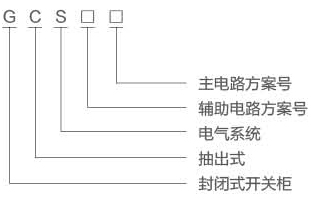

型号含义



性能指标

装置的设计符合下列标准

QIEC439-1低压成套开关设备和控制设备;

GB7251低压成套开关设备;

ZBK360001低压抽出式成套开关设备。

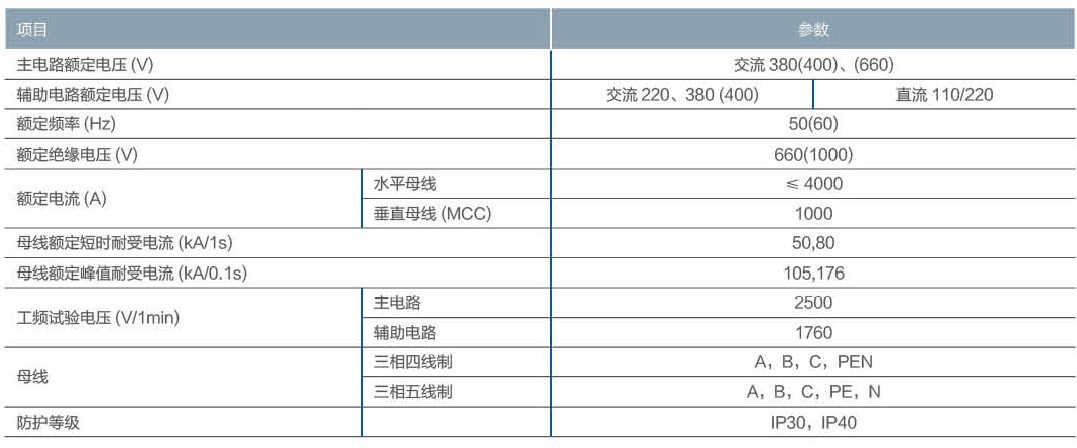

基本参数



主结构

◆主构架采用 8MF 型开口型钢,型钢的二侧面分别有模数为20mm和 100mm和 Ф9.2mm的安装孔,内部安装灵活方便;

主构架装配形式设计为两种,全组装式结构和部份(侧框和横梁)焊接式结构,供用户选择;

◆装置的各功能室相互隔离,其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立;
